汽機類產品 >>

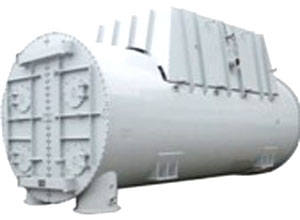

凝汽器|不銹鋼凝汽器|不銹鋼換熱器
凝汽器|不銹鋼凝汽器|不銹鋼換熱器
一、作用:
凝汽器的作用是將汽輪機排汽凝結成水,并保證有一定真空度的主要輔助設備
二、結構:
凝汽器有殼體、水室、管板、中間管板、擋汽板和凝汽器聚集器等組成的全焊接結構。殼體和水室焊成一個整體,殼體為鋼板焊接結構。在上殼體、水室及熱井均有人孔蓋,以便檢修用。筒體內部管子用脹管法或脹焊共用固定在端管板上,中間有隔板支撐管子向上撓曲防止共振,管束布置采用HE1-6的設計技術,這是國際通用的凝汽器設計標準,用該技術設計的凝汽器為汽流向心式,弧向布置,三角形排列,七特點是汽阻小,過冷度小。管束中間有從進口直達熱井的寬闊汽道,兩側管束用帶形排列,在帶形外側,另為蒸汽沖刷的部分管子。采用不銹鋼,在汽道之間布置有擋汽板等防止蒸汽短路。
三、主要規格參數型 號
型 號 N-140 N-280 N-280-1 N-280-2 N-420 N-560 N-1000 N-1250 N-2000 N-4200
冷卻面積 140 280 280 280 420 560 1000 1250 2000 4200
型 式 單道雙流程 雙道雙流程
L 4168 4984 5476 4984 4968 2082 6176 7280 8300 9600
外形尺寸 H 2822 3043 3030 3043 3482 3757 4315 4315 4500 7043
W 1582 1936 1690 1936 2400 2795 3100 3174 4150 4680
進汽口尺寸 D 800 1090 940 1090 1220 1100 2000*1350 2000*1350 4000*1250 5300*2250
進出口尺寸 D 250 300 300 300 400 400 600 700 700 1000
冷卻水量 t/h 504 874 874 874 1100 1900 3420 4000 4900 11500
無水凈重 kg 3130 6080 6080 6160 10000 14500 23000 29000 37300 79428

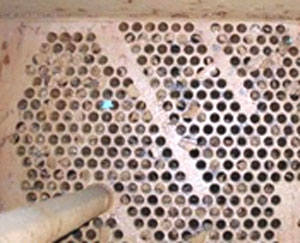

四、換管改造
凝汽器是汽輪發電機組重要的冷源設備,由于江河湖海水系的污染,使凝汽器冷卻管腐蝕速度加劇,造成凝汽器頻繁發生泄漏,嚴重影響正常生產。特別是銅管易受氨離子、硫化物等腐蝕而造成泄漏,同時由于銅管內壁不光滑易附著微生物及各種污垢,使銅管的使用壽命大大降低。
我公司成立一支專業的機械化換管工程隊,主要從事電廠的凝汽器、高低壓加熱器、熱網加熱器、冷油器、冷水器等各種換熱器的不銹鋼管、銅管、鈦管的舊管拆除和新管安裝工程。
我公司在長期的凝汽器換管實踐中,摸索出一整套的換管工藝。在國內處于地位。在凝汽器換管領域有很高的聲譽,所作的服務遍及全國大部分電廠,多次受到電廠的好評。 該安裝隊擁有各類拔管、脹管、穿管、切管、管孔清洗等換管工程中需要的各類專用機械及工具??沙袛埜鞣N換熱器的換管安裝工程,具有工期短、質量優等特點?! ?BR> 同時我單位還承攬新凝汽器的制造和舊凝汽器在保持外殼不動的情況下,增加換熱面積的工程(將舊凝汽器內的端板、隔板等零部件全部拆除,根據需要增加的面積進行重新布管設計,重新加工端板、隔板等零部件。
技術優勢:
◎管板孔現場開槽脹接(銅管無須開槽,直接脹接),保證換熱管拉脫力達到1000kg以上;
◎管板及管板孔恢復如新,管板孔無毛刺;
◎合適的脹管率,即無欠脹又無過脹,保證脹口長期不松動、無泄漏;
◎獨立開發系列專用換管工具,實用、高效、耐用;
◎成熟豐富的現場換管經驗;
◎經過專業培訓的換管隊伍;
◎高質量、高效率、短周期完成施工任務;
◎凝汽器冷卻管選材及運行維護咨詢。
◎在施工中可大批量快速全部換管,也可以做到單根及局部換管。
連云港西子環保設備有限公司生產的水處理產品有:凝汽器銅管換不銹鋼管、凝汽器不銹鋼管換銅管、濾水器、工業濾水器、精密濾水器、快開盲板過濾器、精密激光打孔濾水器、電動濾水器、全自動濾水器、二次濾網、電動二次濾網、全自動二次濾網、除污器、管道除污器、臥式直通除污器、立式除污器,還可根據客戶的現場安裝位置及循環水接口設計生產各式水處理設備 。
